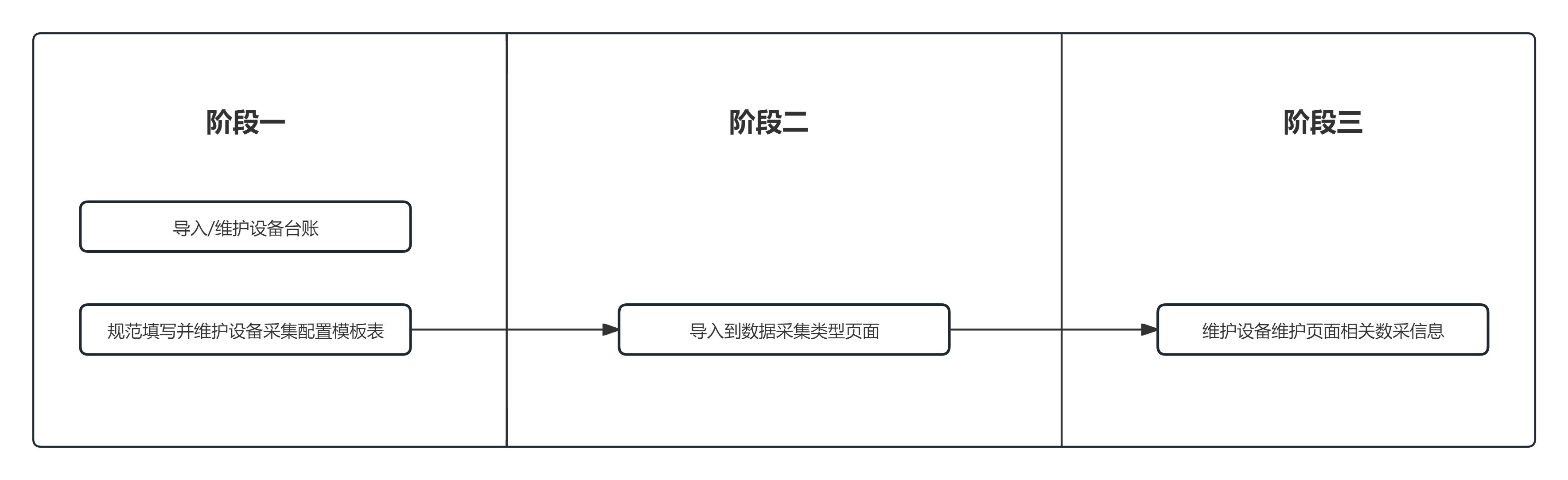

数据采集部署概述图

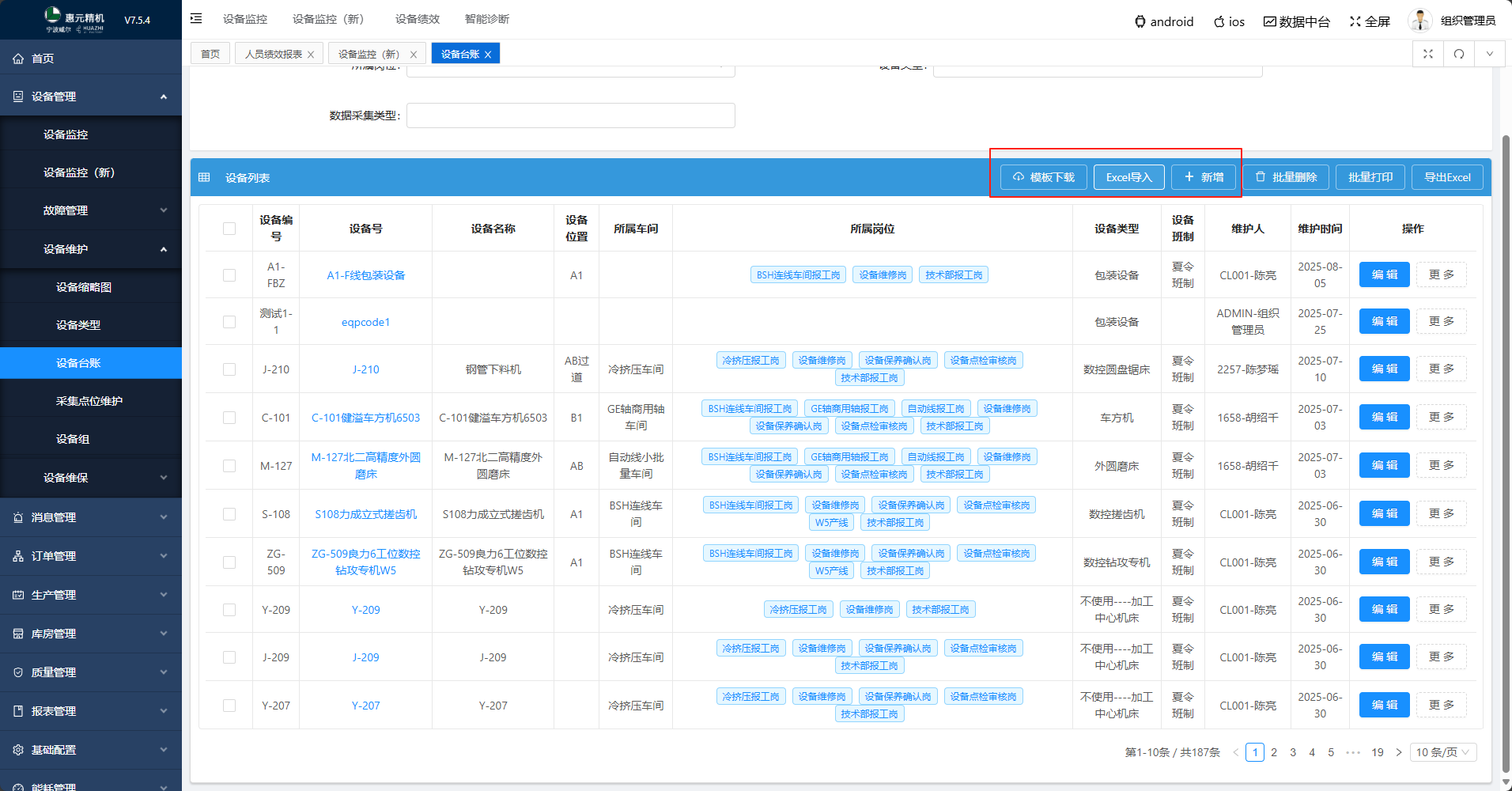

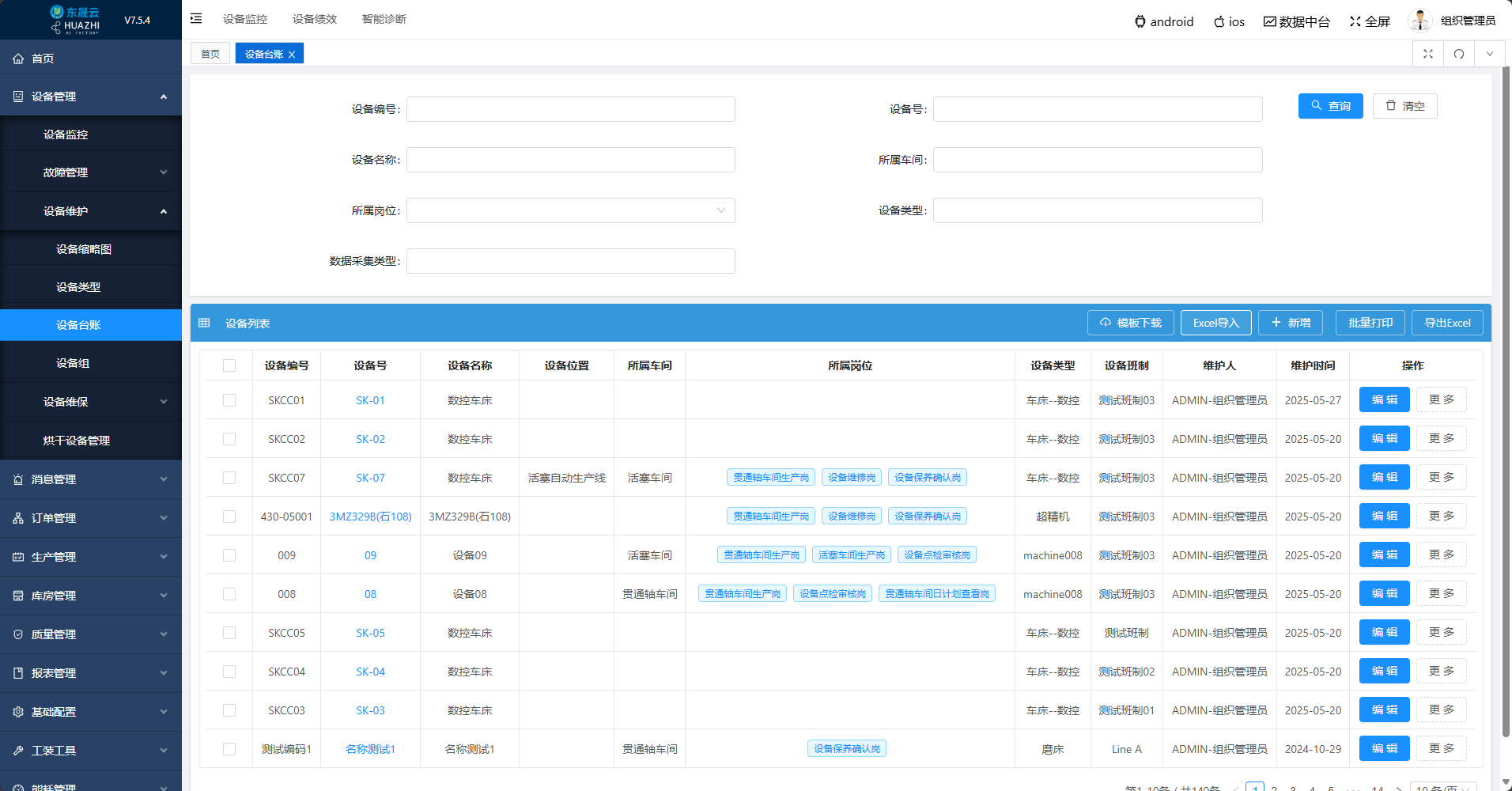

数据台账页面

主要功能描述

参考【设备台账】说明。

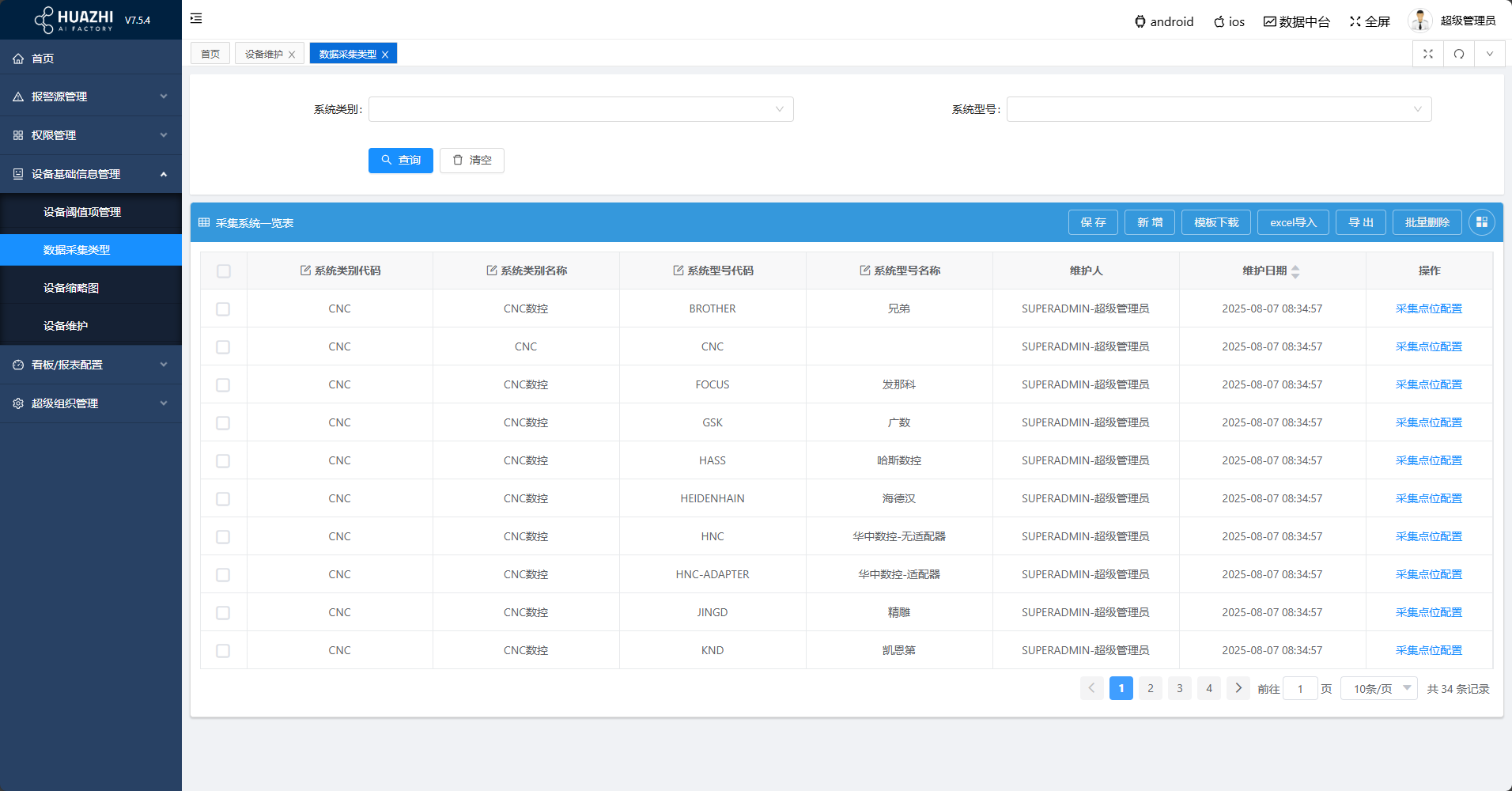

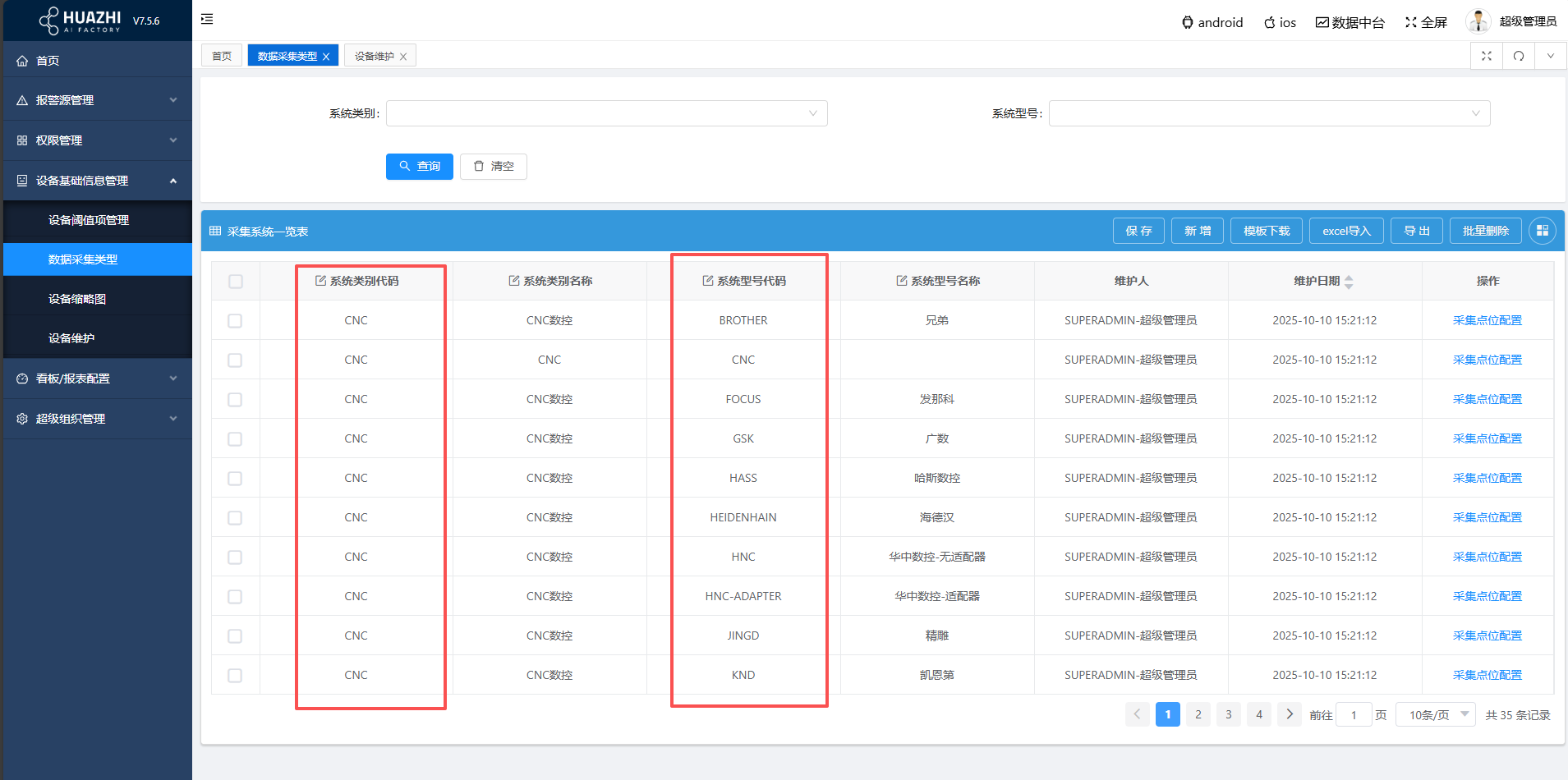

数据采集类型页面

主要功能描述

新增、修改、删除、搜索数据采集系统类型数据。

字段释义

1. 系统类别：设备数采系统所属类别的唯一识别代码，目前已有CNC/IO/IM/ROBOT/EMS五种类别。

2. 系统类别名称：用于描述设备数采系统类别代码所代表含义的名称。

3. 系统型号：设备数采系统类别的任意采集点位组合型号的唯一标识代码。

4. 系统型号名称：描述采集点位组合所代表型号的名称。

5. 维护人：负责创建或修改数采系统类型信息的人员。

6. 维护日期：创建或修改设数采系统类型信息的时间。

7. 操作：采集点位配置，点击可唤出采集点位启用禁用弹窗。

采集点位配置弹窗页面

主要功能描述

配置、搜索采集点位启用/禁用数据。

字段释义

1. 采集点位代码：数采采集点位唯一识别代码。

2. 采集点位名称：描述数采采集点位代码所代表含义的名称。

3. 启用/禁用：采集点位的启用表示该采集点位可被该系统型号所采集；禁用则表示该采集点位不可被改系统型号所采集。

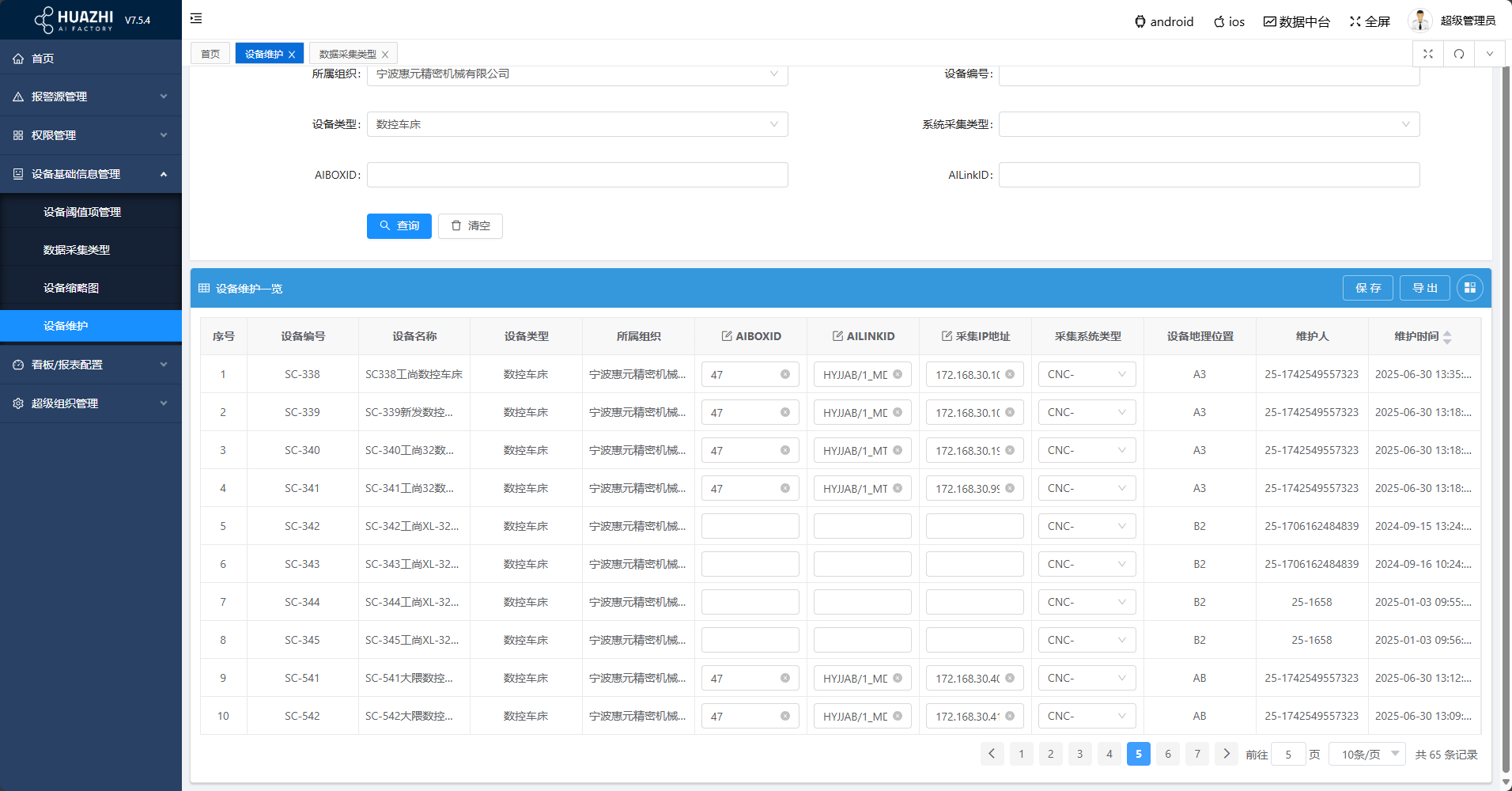

设备维护页面

主要功能描述

配置、搜索设备数采基础信息。

字段释义

1. 设备编号：唯一标识设备的代码，一般由数字和英文字母标识。

2. 设备名称：设备的名称，用于描述设备的具体型号或名称。

3. 设备类型： 设备所属的类型名称。

4. 所属组织：设备所属组织的名称。

5. AIBOXID: AILINK盒子的唯一ID。

6. AILINKID:设备在ailink盒子上的唯一识别ID。

7. 采集IP地址：机床或IO模块的IP地址。

8. 采集系统类型：系统类别代码-系统型号代码组合，用于获取对应系统型号下的点位配置。

9. 设备地理位置：设备在实际厂内的地理位置。

10. 维护人：负责创建或修改设备数采配置信息的人员。

11. 维护日期：创建或修改设设备数采配置信息的时间。

数据采集部署步骤

一、采集配置模板更新维护操作流程

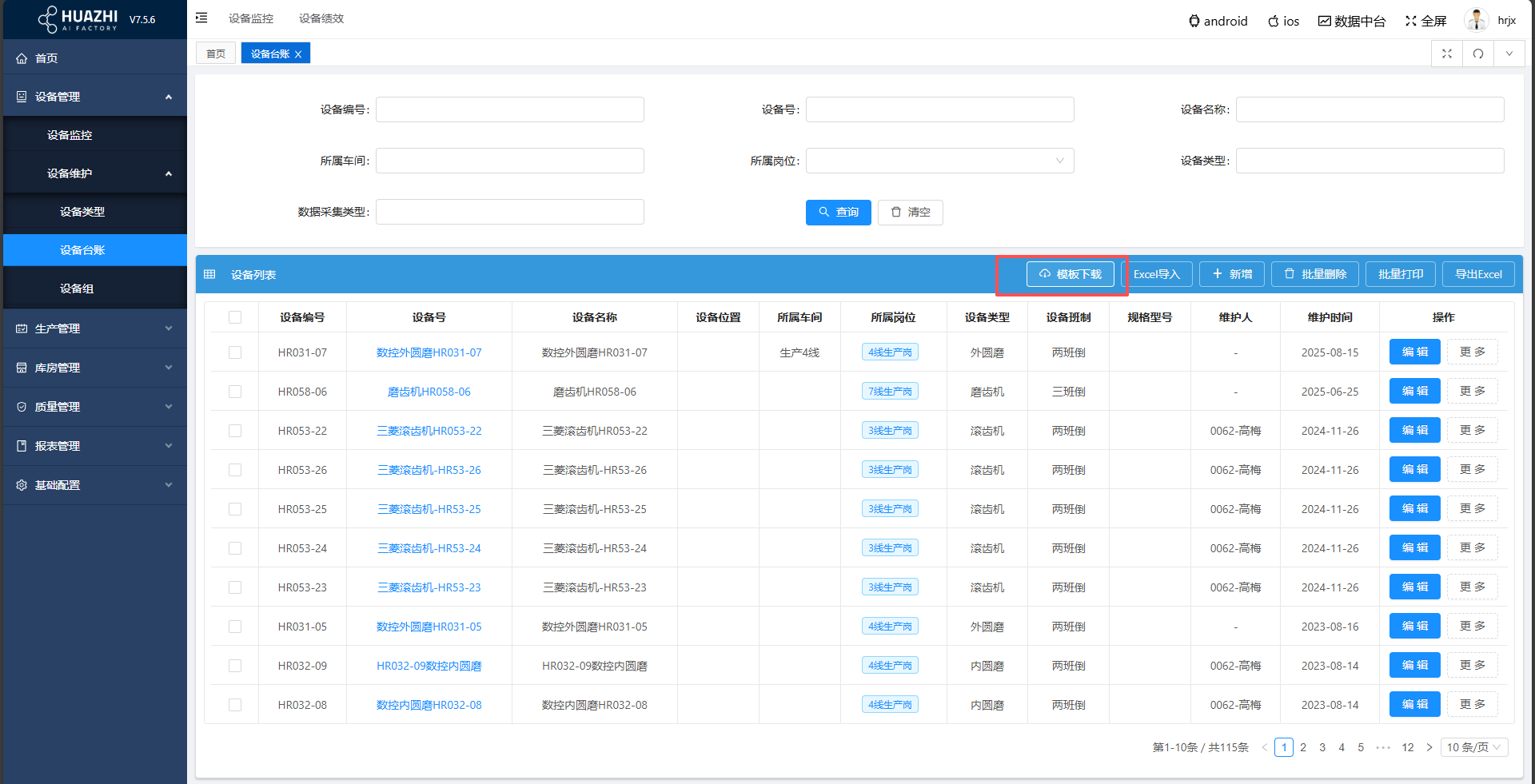

1. 实施工程师登录超级管理员账号，在设备基础信息管理模块的数据采集类型页面选择模板下载。

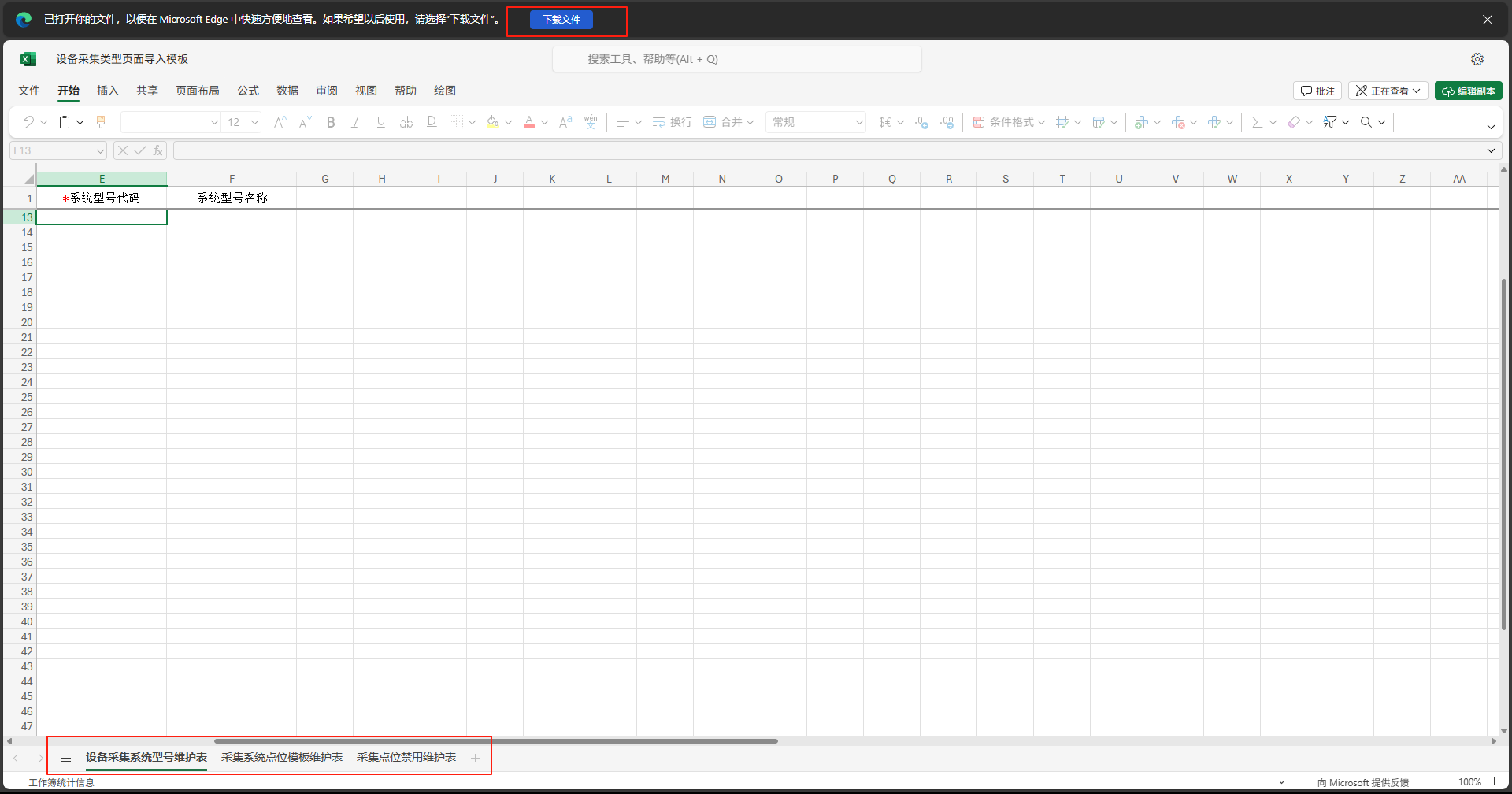

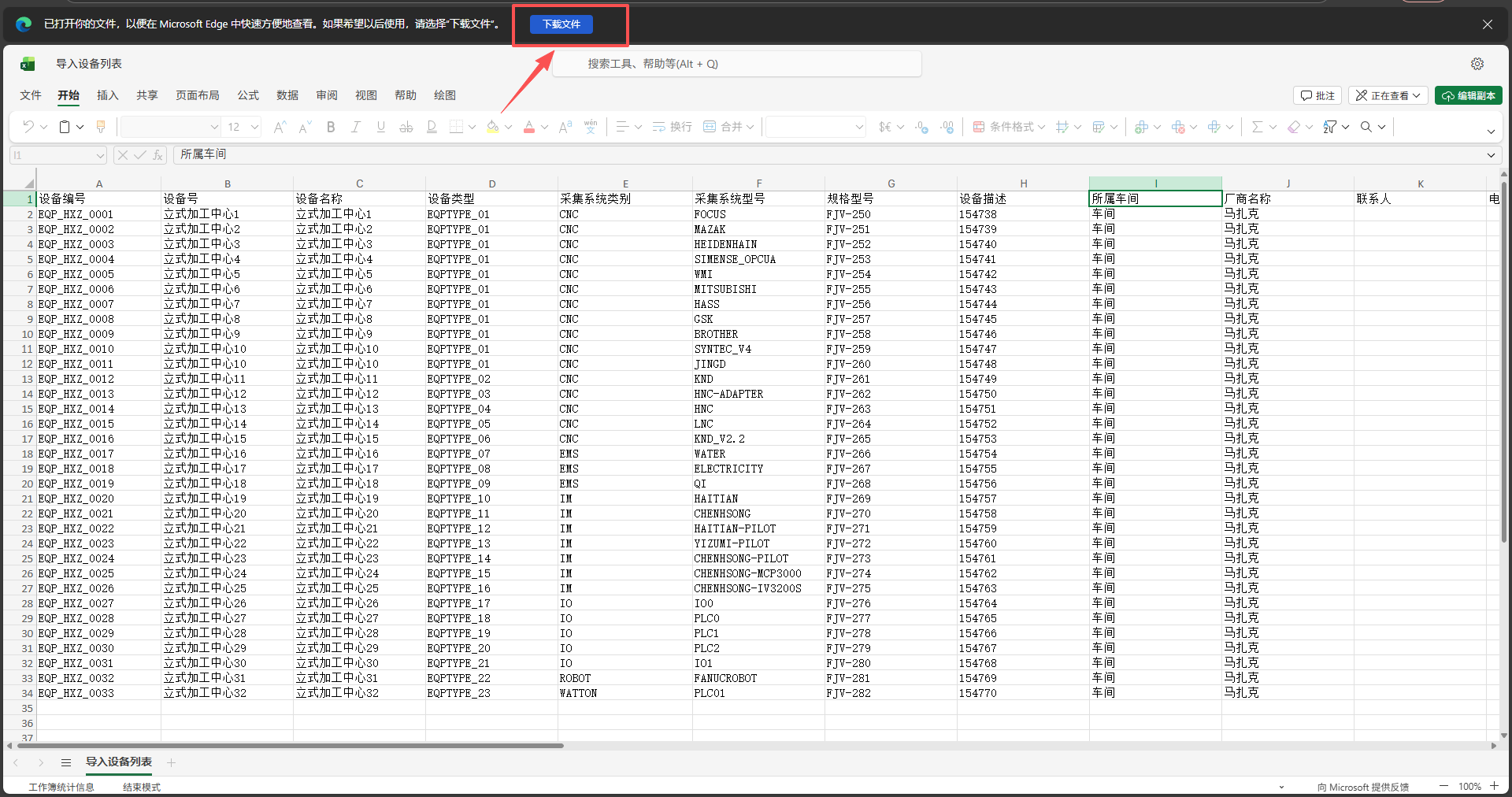

点击页面上下载，将模板保存到本地自己常用位置。

2. 再在数据采集类型页面上选择导出，将页面中最新配置数据导出。

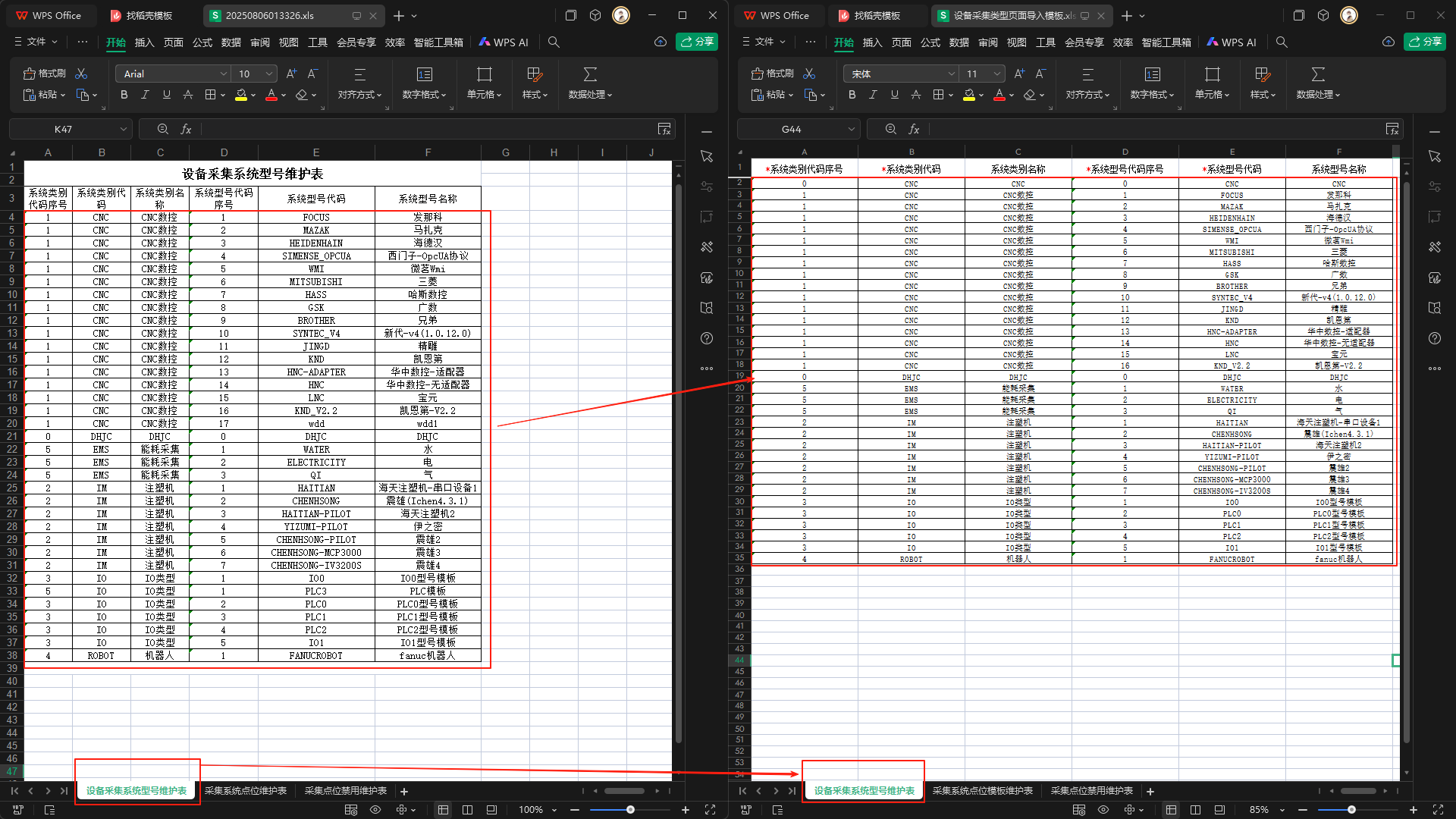

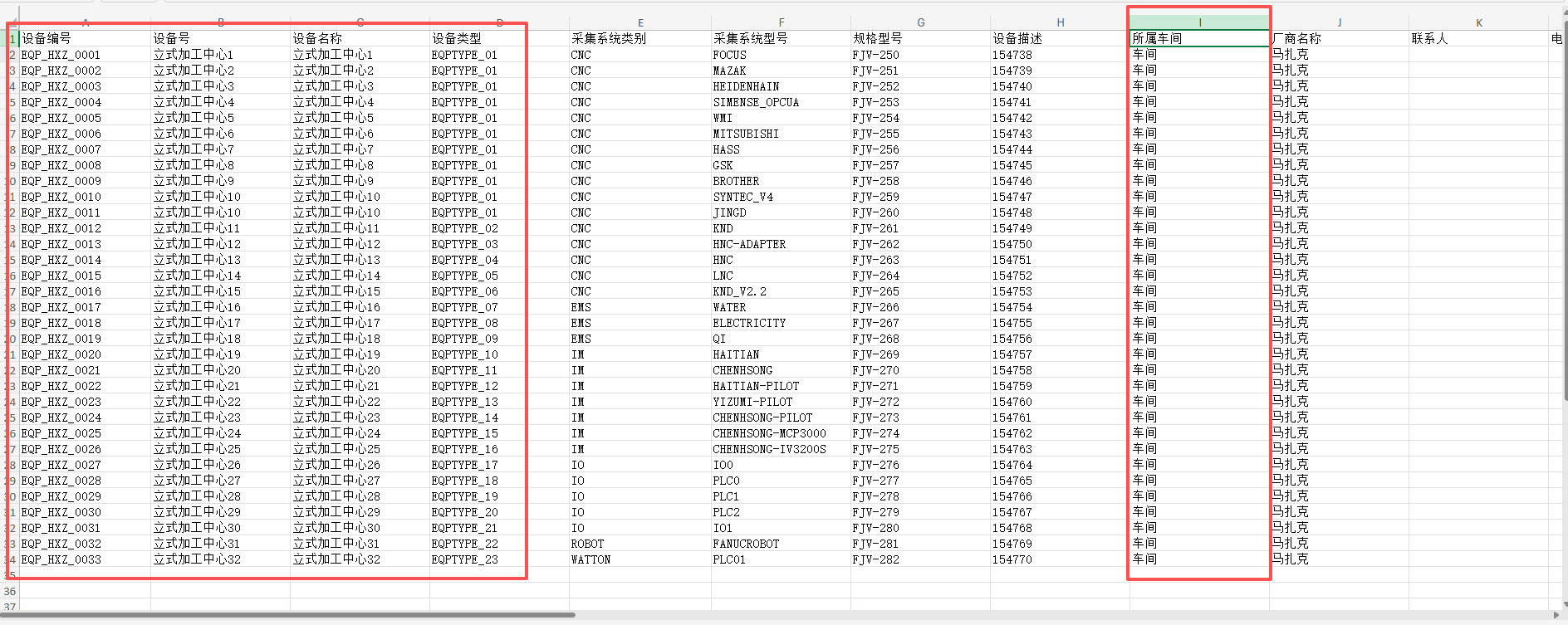

3. 将导出的数据表格打开，依据表格名称，按照下图的配置顺序，将对应数据复制到对应模板表中（需要注意其中标记为‘*’的字段为必填项）。

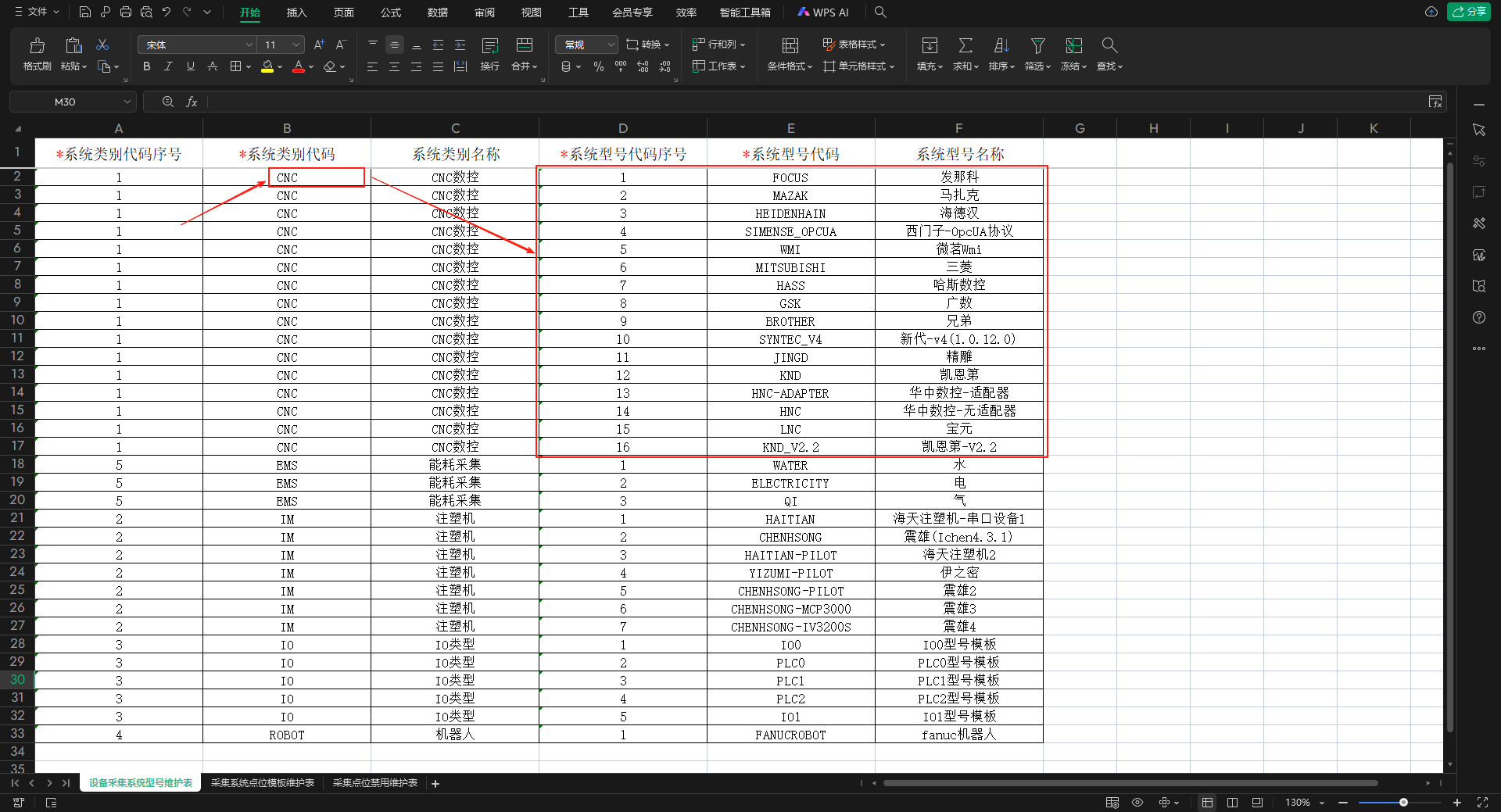

4. 完成上述拷贝录入后，再开始新增其他系统列别的配置。先在【设备采集系统型号维护表】中录入系统类别序号、代码和名称以及对应关联的系统型号的序号、代码和名称(需要注意的是系统列别代码需为唯一代码，同一系统列别下的系统型号代码需为唯一代码)。
   如下图中CNC数控类别下有16种系统型号。此时如果新增一个新系统型号直接复制CNC数控下的任意一行数据，修改系统型号相关序号、代码、名称，保持型号代码和序号不重复即可。

5. 在【采集系统点位维护表】中配置各系统类别可用采集点位作为该系统类别的采集点位模板，采集点位模板所有字段默认全部为启用(需要注意的是同一系统类别系统型号下的采集点位代码需为唯一代码)。
   由于当前存在点位字段含义一致，但字段代码不一致的情况，因此在面对这种情况时，同字段含义的需保持同一个名称，但代码需维持不同的状态，保证点位代码的唯一性。

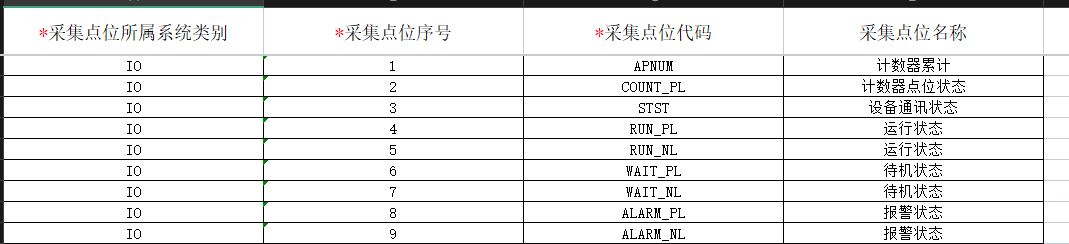

   如下图的IO系统列别的下运行状态/待机状态/报警状态各有两种点位代码（NL代表状态值含义为相反值，PL代表正常值）。

6. 系统点位模板配置完成后，可依据系统类别下的型号各自可采集点位情况，结合对应系统列别可用字段模板，在【采集点位禁用维护表】中配置对应型号不可采集的点位字段。

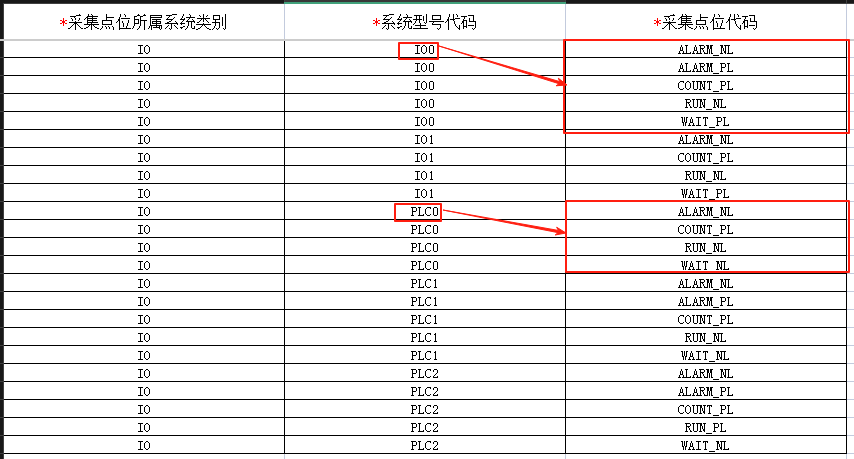

   如下图的IO系统列别下的IO0型号对比上图IO系统的可用字段模板，配置了5个禁用采集字段，而同系统类别下的PLC0型号对比模板字段则配置了4个字段。

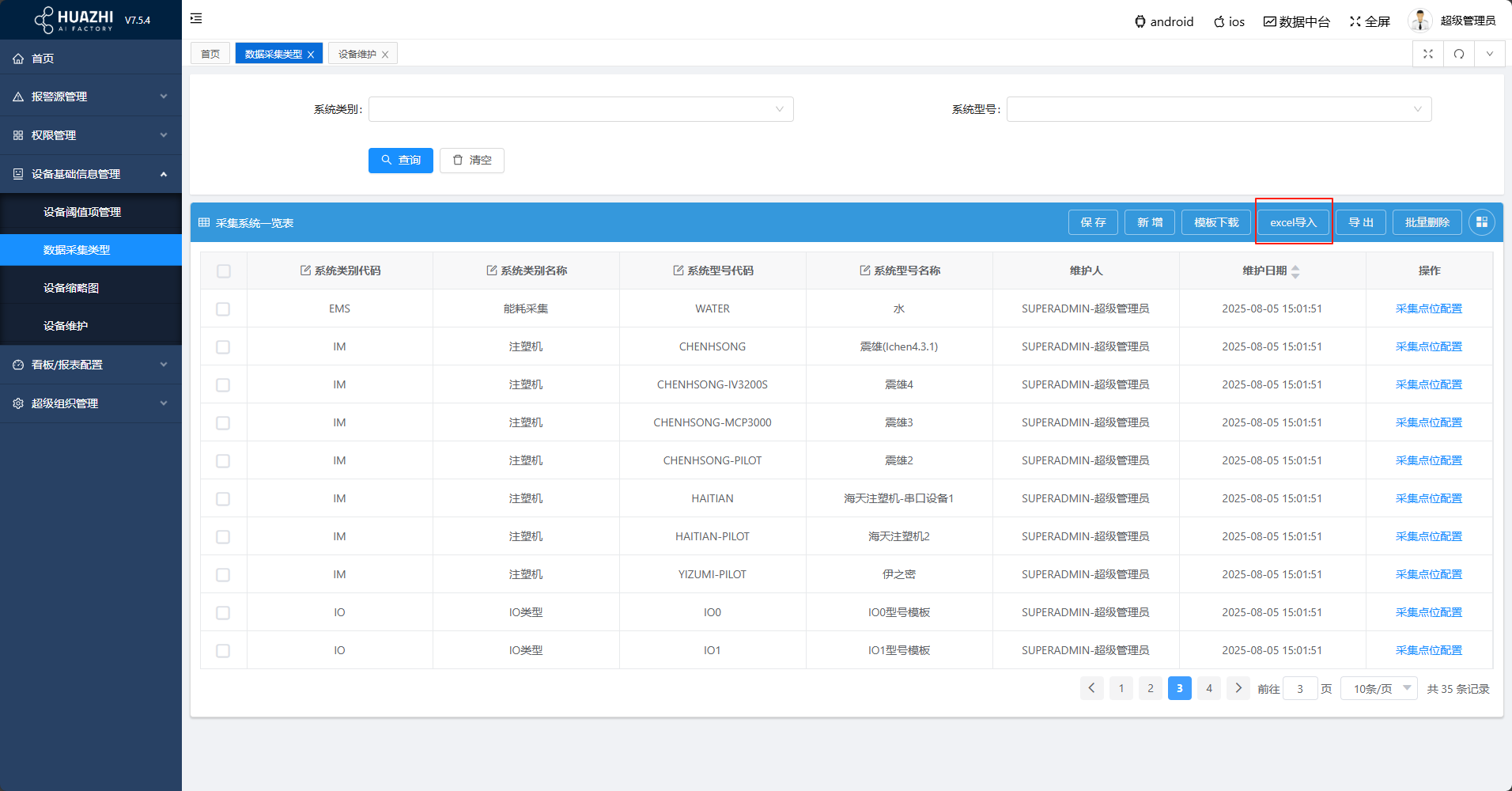

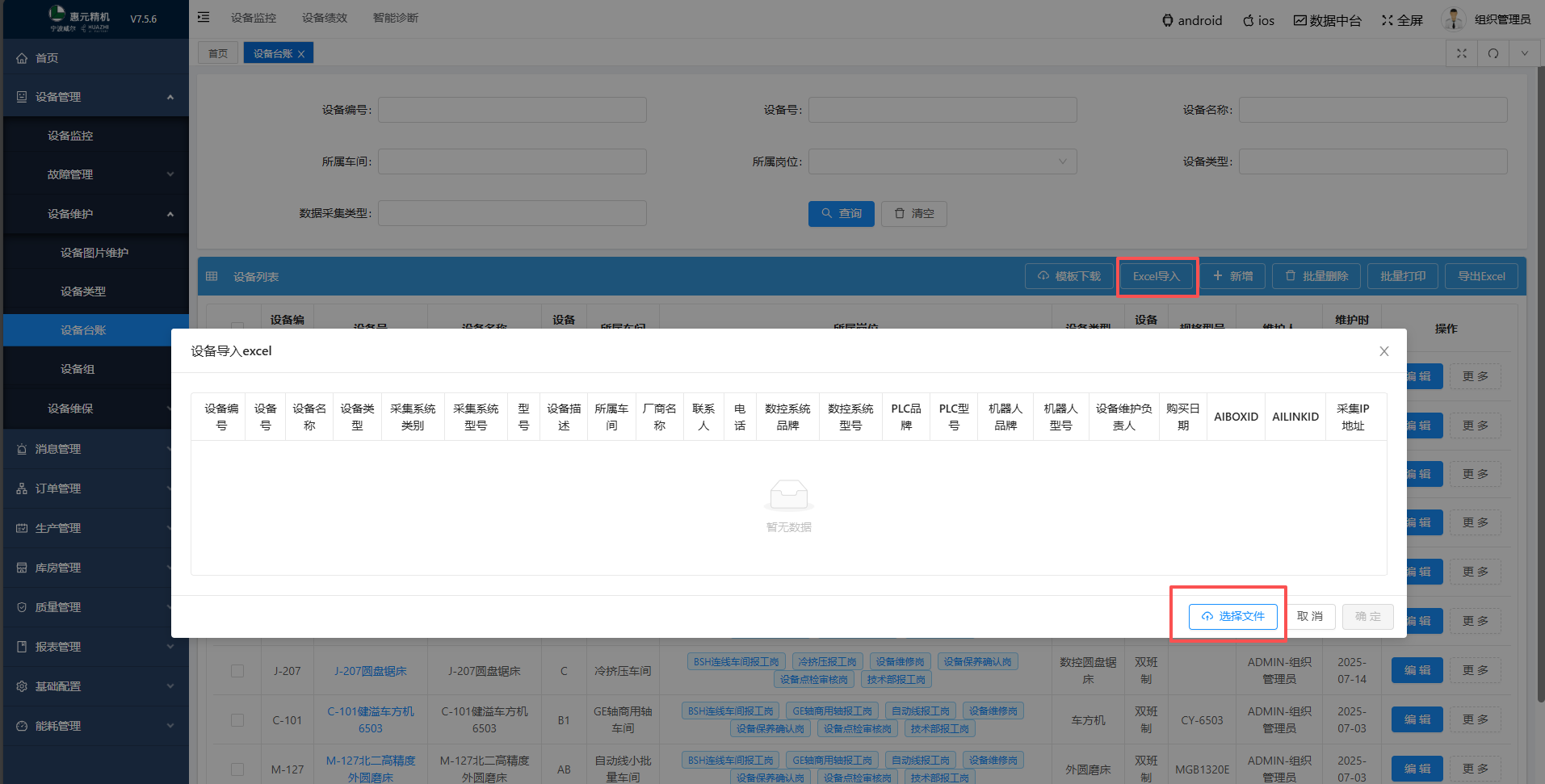

7. 配置完模板表格后，选择数据采集类型页面的excel导入。

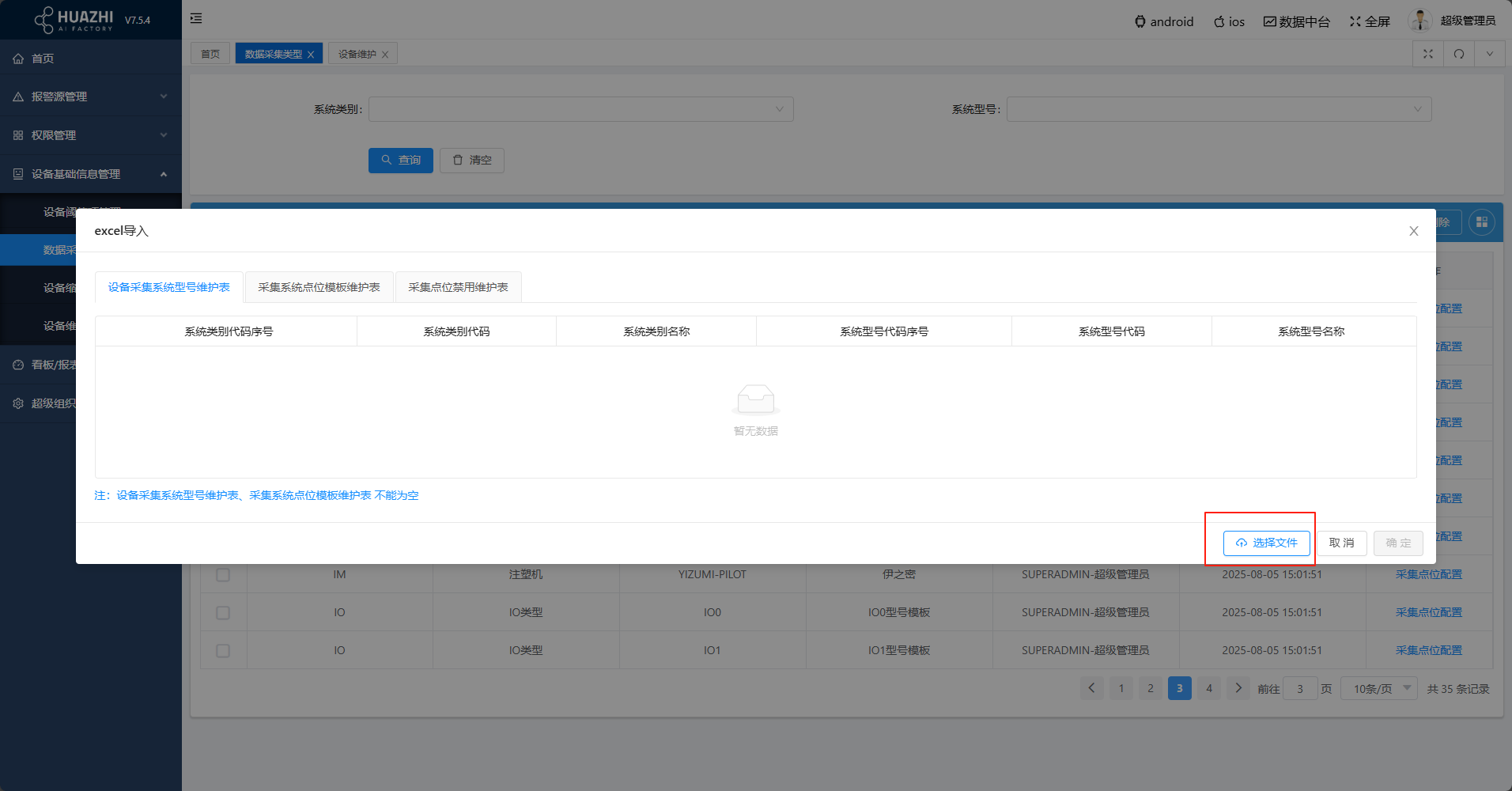

8. 在弹窗中的选择文件选择配置好的文件（需要注意的是页面的导入功能为覆盖导入，因此初始操作时需将页面已配置数据拷贝到模板配置表中）。

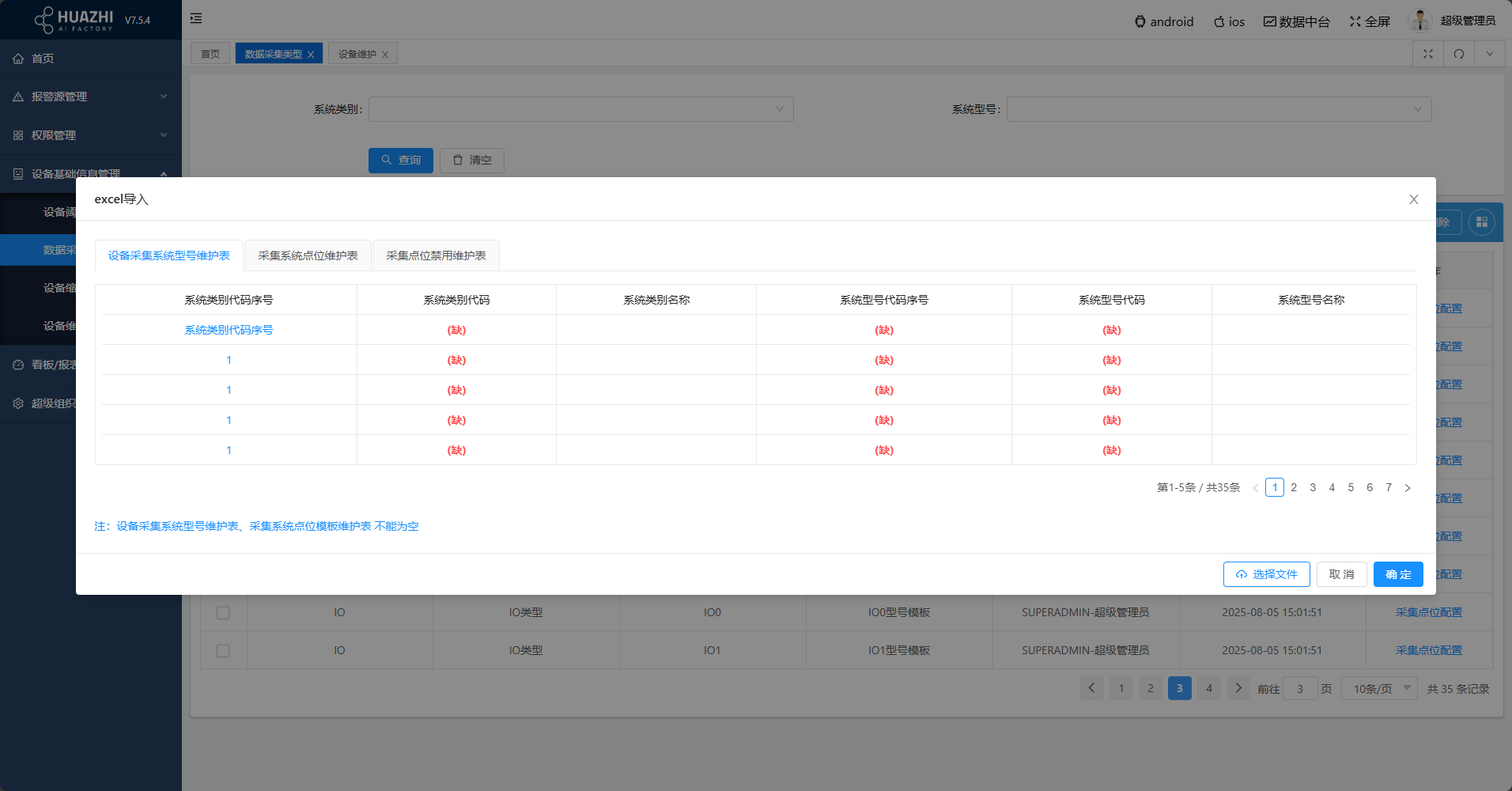

正确导入效果。

导入失败效果。

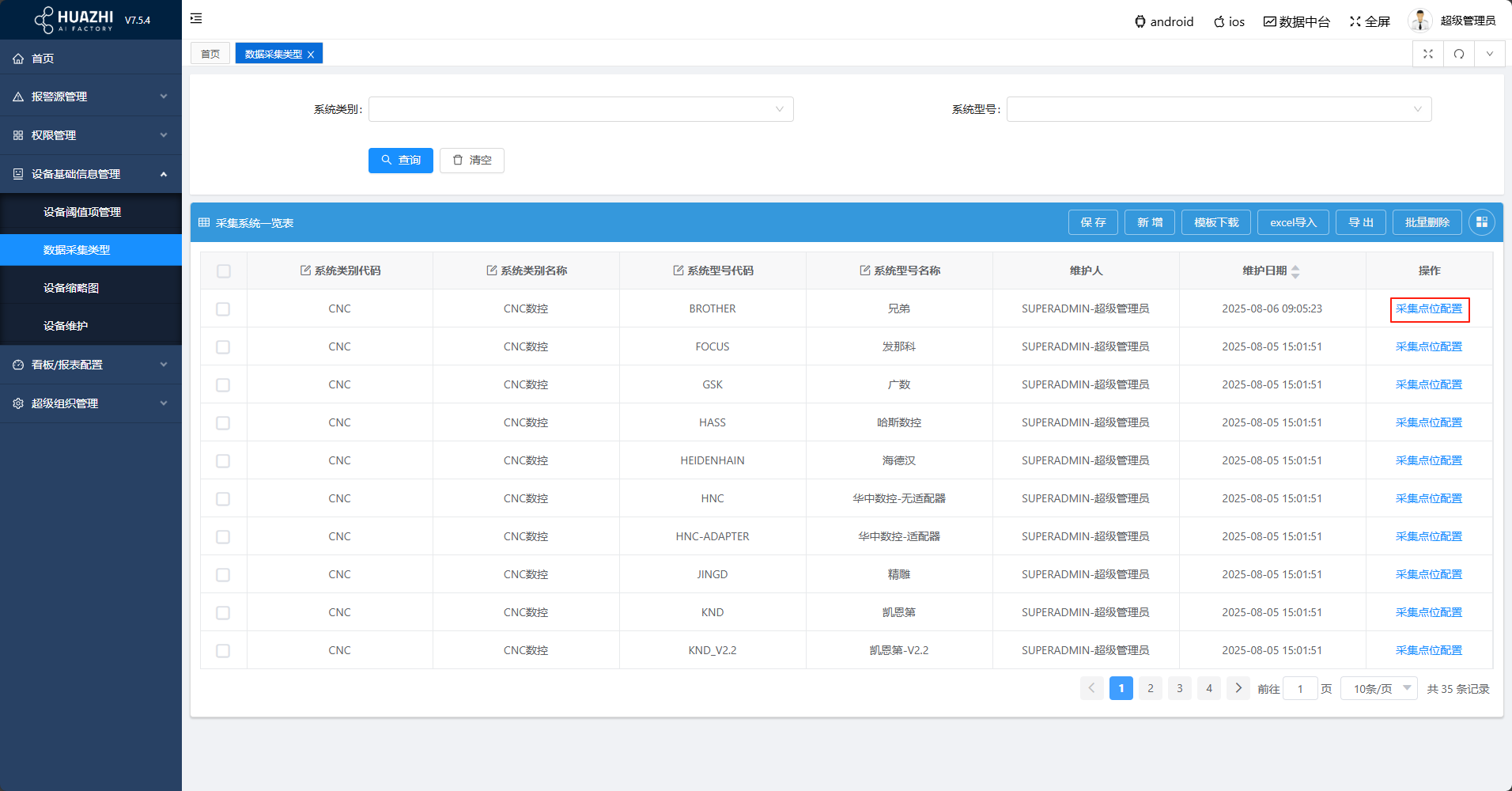

9. 将弹窗中的导入数据进行二次确定后，点击确定，页面即可按照表格中配置的数据,展示对应系统列别对应系统型号所配置的采集点位的启用禁用数据详情。点击下图的采集点位配置。

可在采集点位配置弹窗页面对对应系统型号的采集点位启用禁用进行调整。

二、页面新增系统型号操作流程

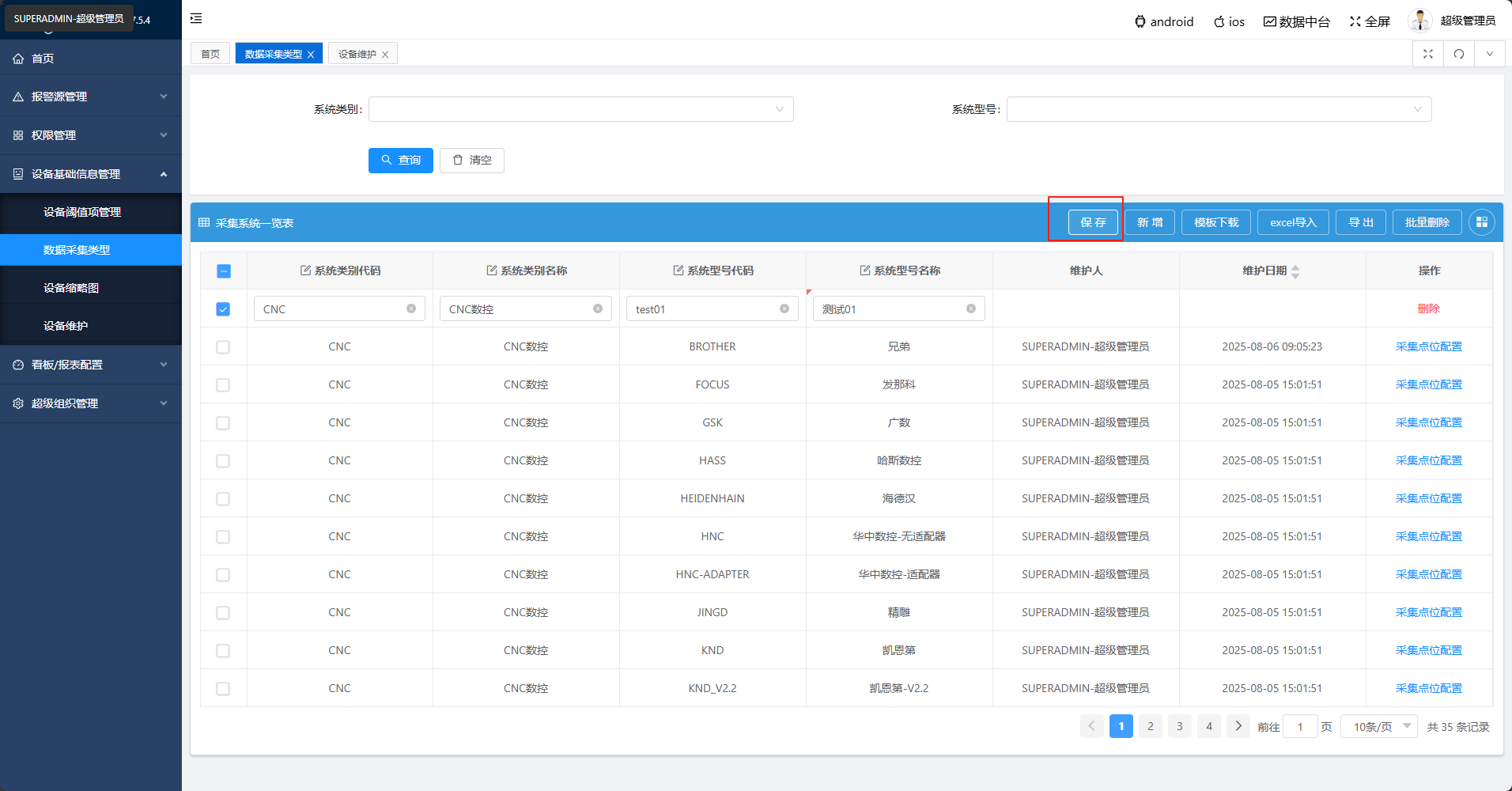

1. 在设备基础信息管理模块的数据采集类型页面选择新增，页面表格上方出现新空白行（需要注意的是，操作只可在同一页进行，不支持跨页操作，要操作其他页需先保存当前页操作）。

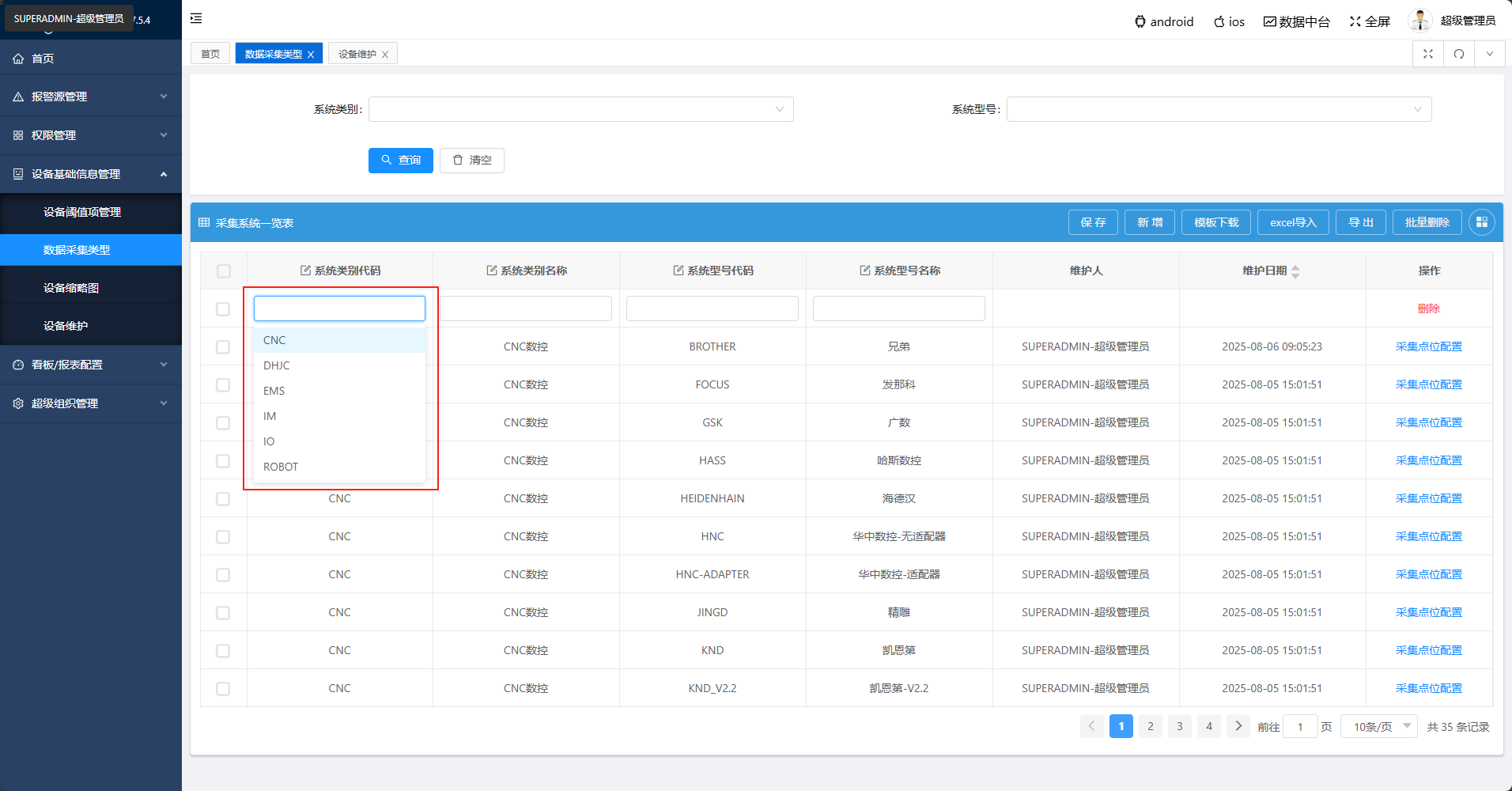

2. 选择需要新增的系统型号的系统列别，输入新增系统型号代码和名称（需要注意输入的系统型号代码需保持唯一，不可重复）。

3. 勾选新增行前的框选，点击上方保存按钮，即可新增现有系统列别下新的系统型号。

4. 在页面中找到新增系统型号，点击新增系统型号后的采集点位配置唤出点位启用禁用弹窗，新增的系统型号初始化采集点位是默认启用全部模板字段的。可依据新系统型号实际可采集字段，将其中的点位进行启用和禁用调整，每次调整后需点击保存按钮才可将调整结果保存下来（需要注意的是，操作只可在同一页进行，不支持跨页操作，要操作其他页需先保存当前页操作）。

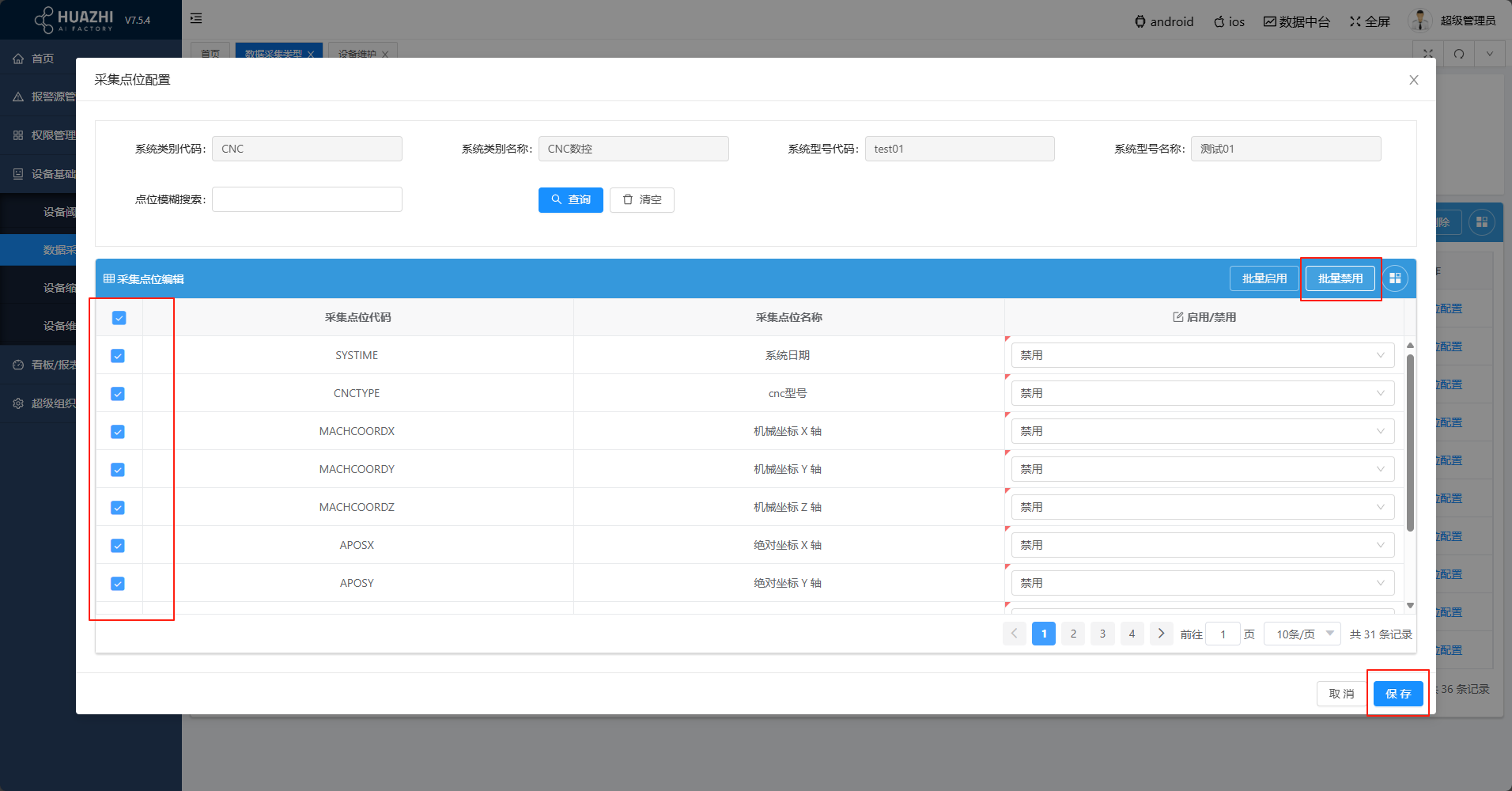

5. 弹窗中，可勾选多个采集点位字段前的框选，点击批量启用/批量禁用,再点击保存，即可将对应采集点位字段设置为启用/禁用。

三、配置设备的采集点位操作流程

1. 需配置数采设备的组织,所有需配置数采的设备需在该组织的设备台账部分进行部署处理。

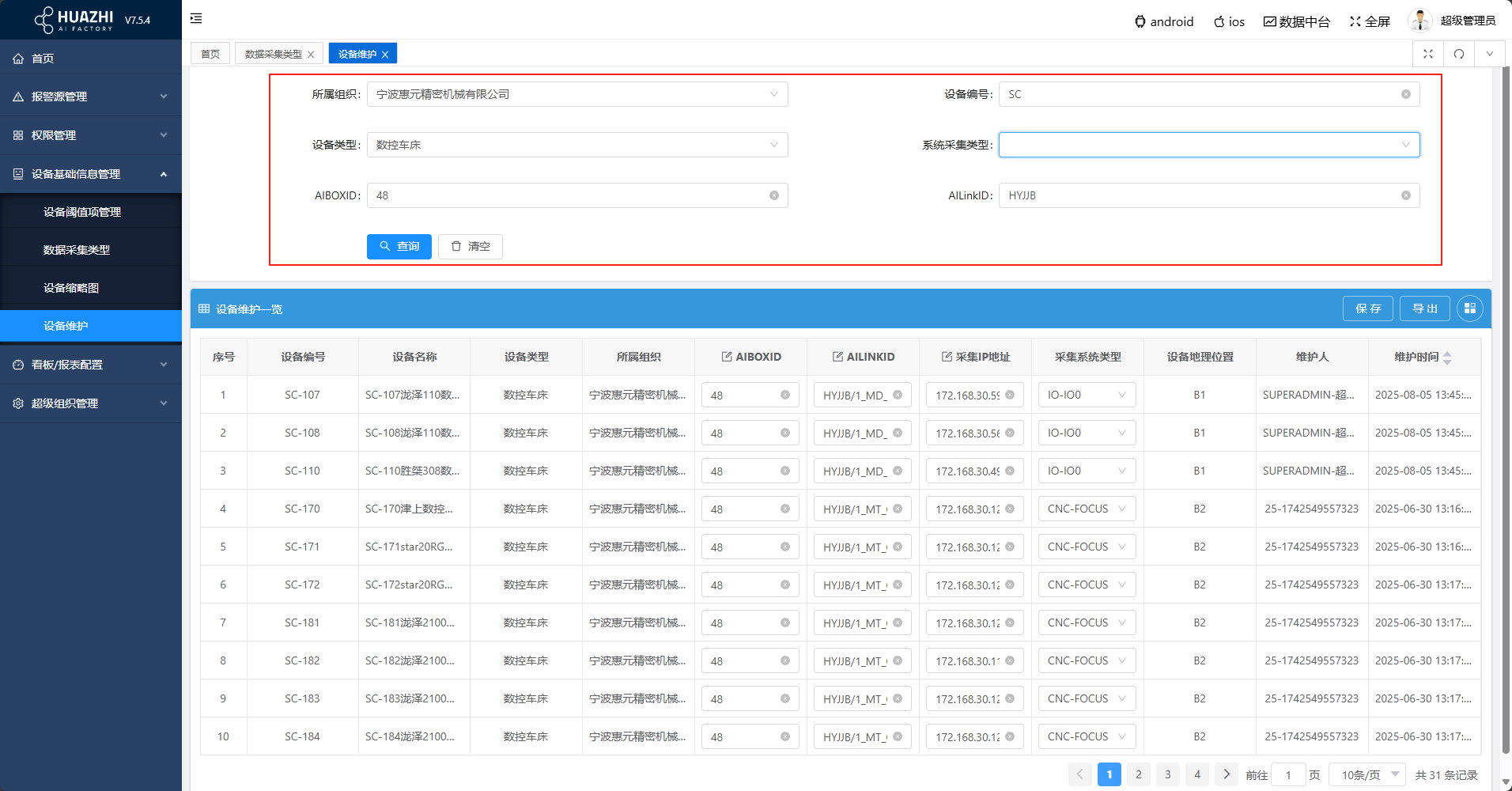

2. 在设备基础信息管理模块中选择设备维护页面，依据需求，通过上方筛选栏，筛选出需配置数采组织下的对应设备。

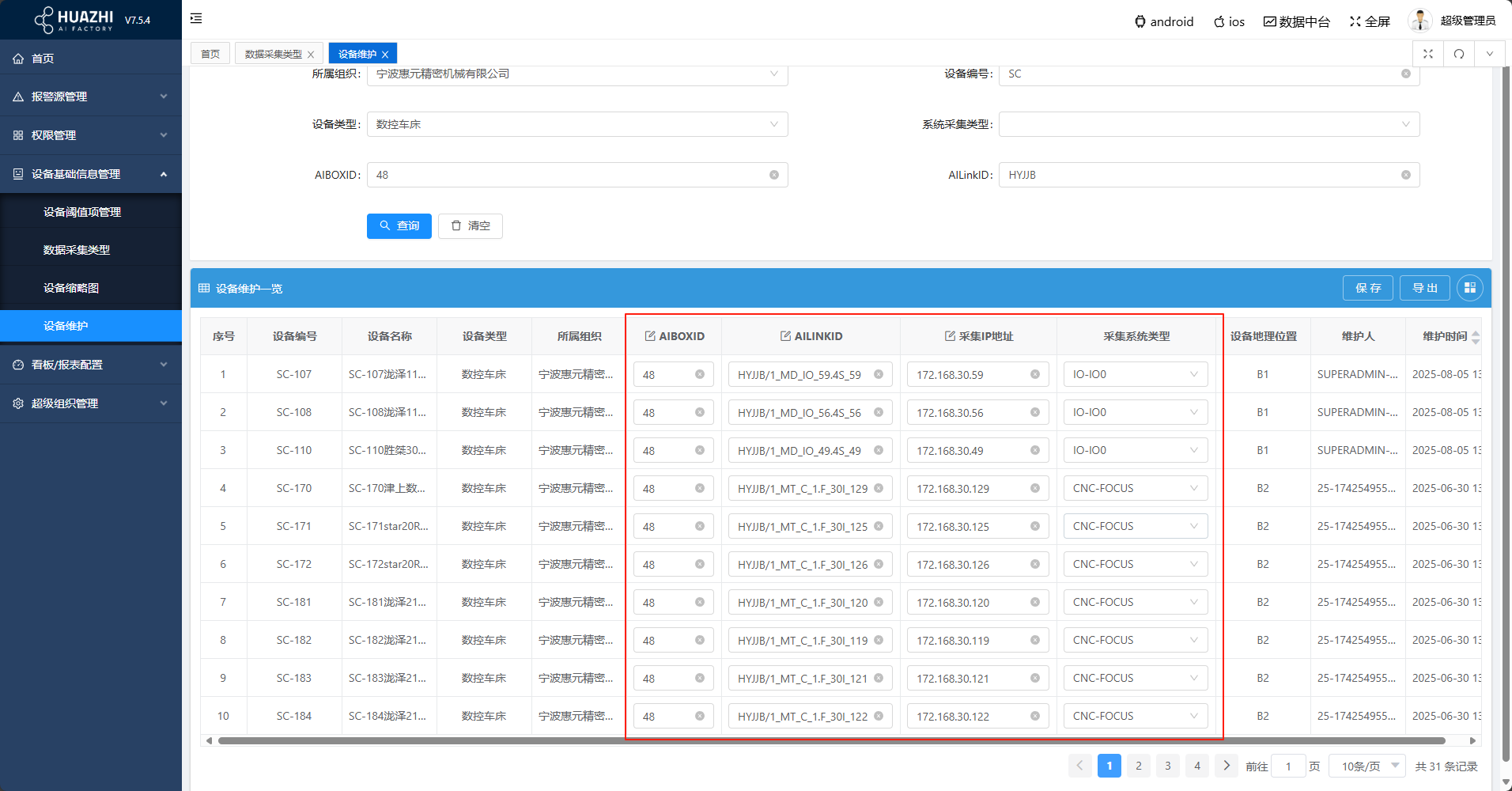

3. 配置数采的设备的AIBOXID/AILINKID/采集系统类型这三项是必填项，采集IP地址为能耗采集必填项，配置数采时可不设置。

4. 采集系统类型下拉可选项为前面配置的‘系统列别名称-系统型号名称’组合,给设备完整配置好数采必填项后，点击页面上保存，即完成该设备的采集点位配置（需要注意的是，操作只可在同一页进行，不支持跨页操作，要操作其他页需先保存当前页操作）。

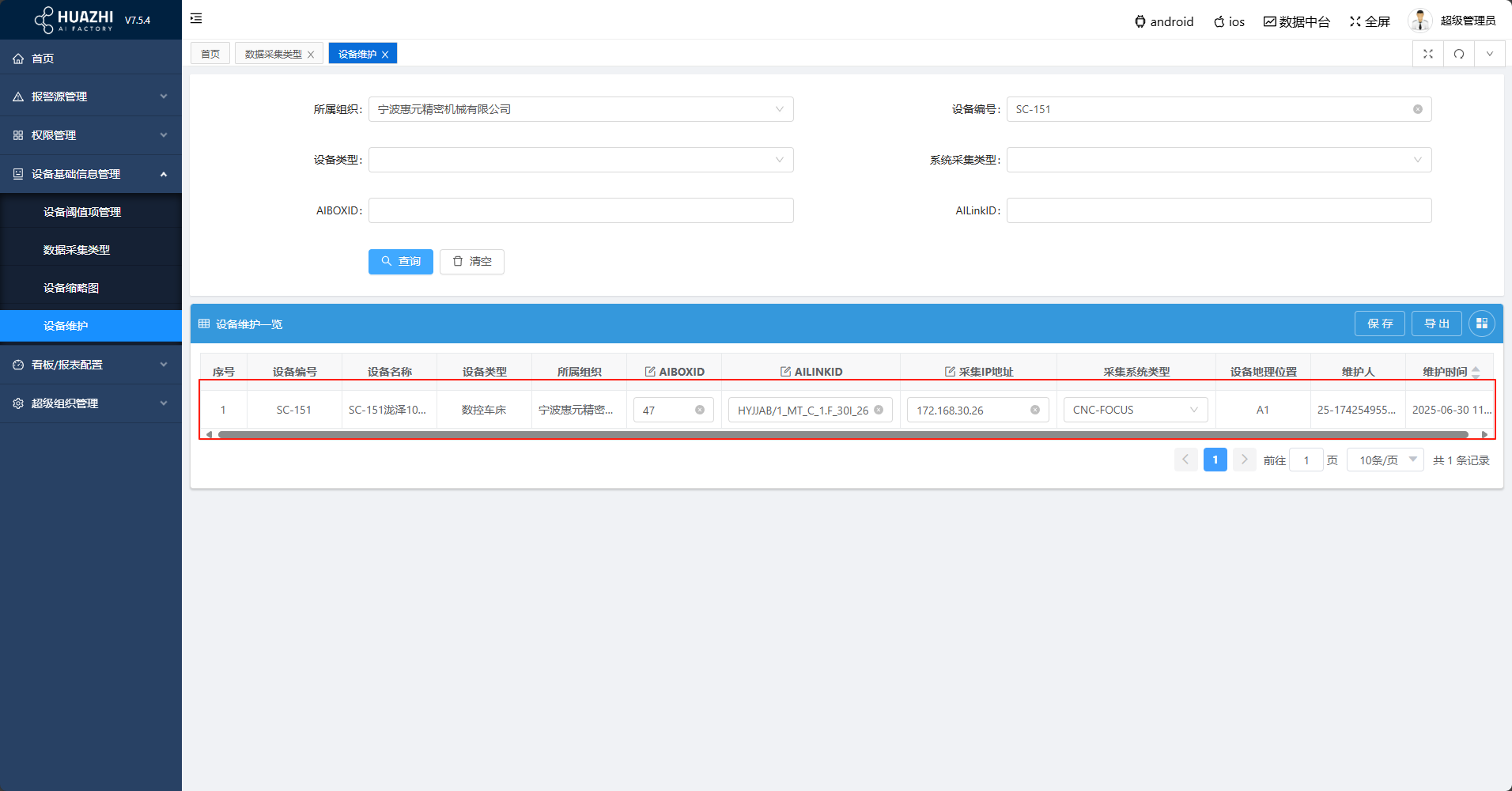

   如下图，SC-151设备配置完成。

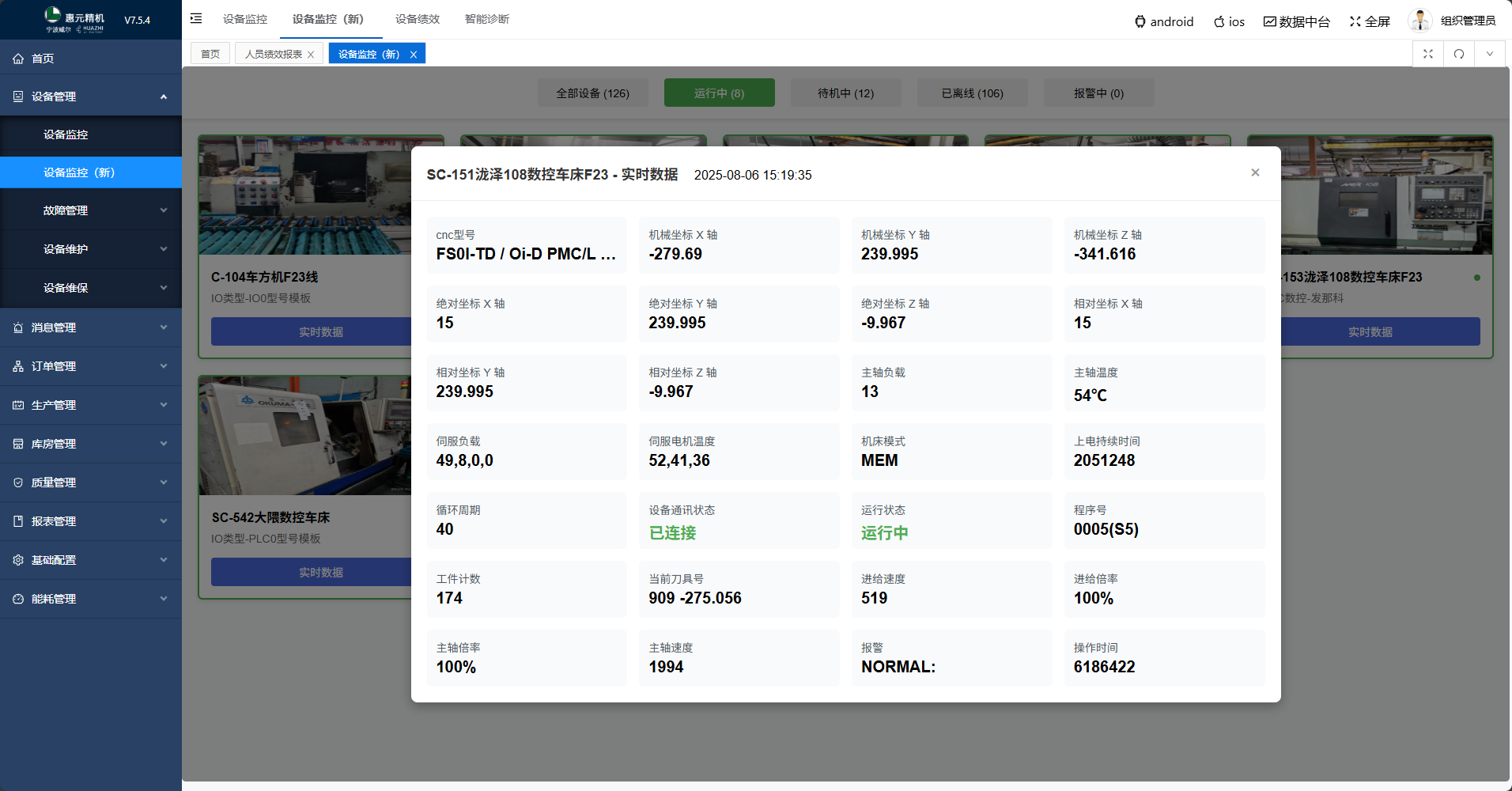

示例SC-151设备对应前端的设备监控透传页面效果。

5. 上述配置可与数据采集类型页面进行组合使用，如要配置的设备可采集点位需新增一种展示组合，可通过“采集配置模板更新维护操作流程”进行新增操作，然后给设备配置新设置的对应系统类型即可。
